Il sistema di controsoffitti NAVALE è costituito da pannelli metallici sostenuti da una struttura modulare nascosta, studiata per l’utilizzo su imbarcazioni.
Il sistema garantisce un’ottima planarità delle superfici, massima flessibilità di utilizzo e durata nel tempo del prodotto.
Principali vantaggi
- Semplicità di pulizia
- Flessibilità e facilità di montaggio
- Ipezionabilità del soprastante vano tecnico in caso di manutenzione
- Possibilità di eseguire durante la produzione qualsiasi foratura per il passaggio di condotte o per l’installazione di dispositivi a soffitto, come ad esempio: sprinkler, altoparlanti, plafoniere…
Certificazioni
Il controsoffitto MARINE CEILING SYSTEM è certificato CE (MODULO B)
come item MED 3.18a categoria USCG 164.112
Standard di prova:
- IMO Res. MSC.307(88) – (2010 FTP Code) Annex 1 Part 5
- SOLAS 74 Reg. II-2/3, Reg. II-2/5, Reg. II-2/6, Reg. X/3, IMO Res. MSC.36(63)-(1994 HSC Code) 7, IMO Res. MSC.97(73)-(2000 HSC Code) 7, IMO Circ. MSC 1120
Riferimenti:
- Certificato numero: MED/0497/1447
- US Coast Guard Modulo B: 164.112/EC0497/1447
Formati disponibili
Quadrotti
400×400 | 550×550 | 600×600 | 625×625 mm
Doghe
600×1200 | 300×1200 | 300×1500 mm
400×1000 | 400×1200 | 400×1500 mm
Altre dimensioni su richiesta entro i limiti della linea:
Minima larghezza: 150 mm
Massima lunghezza: 3000 mm
Angolo retto 90° o smussato 45°
Materiali
- Alluminio 5/10 – 1,60 kg/mq
- Alluminio 6/10 – 1,95 kg/mq
- Alluminio 7/10 – 2,25 kg/mq
- Acciaio 5/10 – 4,60 kg/mq
- Acciaio 6/10 – 5,55 kg/mq
*Pesi teorici per quadrotti standard non forati
Finiture disponibili
I pannelli del sistema controsoffitto navale sono disponibili in tre categorie di materiale:
- Lamiera preverniciata
- Lamiera verniciata a polvere
- Lamiera preplastificata
Nel seguito è proposta la tabella colori standard. Altri colori possono essere realizzati a richiesta del cliente o su specifico campione.
Pre-verniciato e post-verniciato a polvere
RAL 9001
RAL 9003
RAL 9010
RAL 9005
RAL 9006
Plastificato
White
Light grey
Medium grey
Dark grey
Silver
Forature
I pannelli controsoffitto possono essere forniti in lamiera cieca oppure, nel caso vi siano specifiche esigenze estetiche o funzionali, anche in lamiera forata.
Ove necessario può essere applicato uno strato fonoassorbente in tessuto non tessuto.
Questo materiale offre diversi vantaggi:
- Efficace assorbimento acustico
- Gradevole impatto estetico
- Compatibilità ambientale grazie all’assenza di sostanze nocive
- Non è infiammabile
Forature parallele

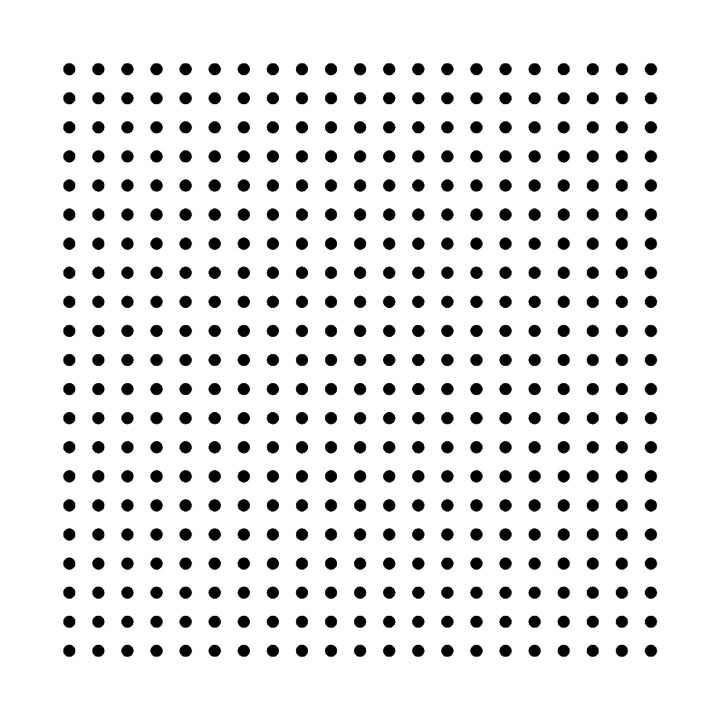

R 1.5 U 4x4
Ø1,5mm
90 gradi
V/P 11%

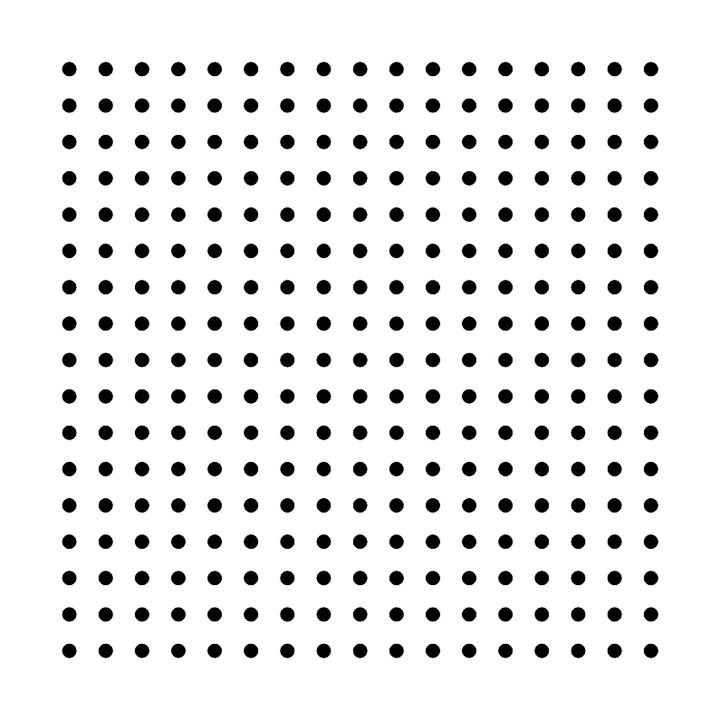

R 1.8 U 5x5
Ø1,8mm
90 gradi
V/P 10%

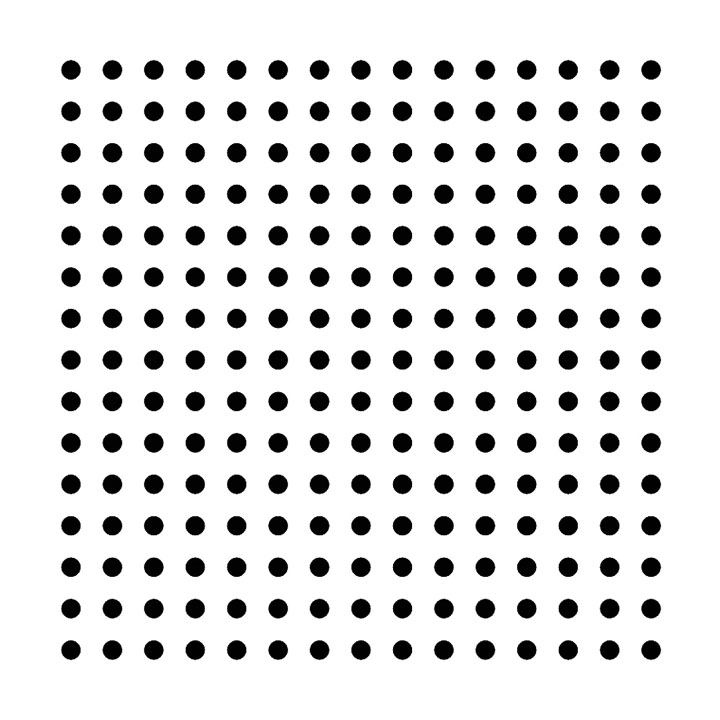

R 2.5 U 5.7x5.7
Ø2,5mm
90 gradi
V/P 15%

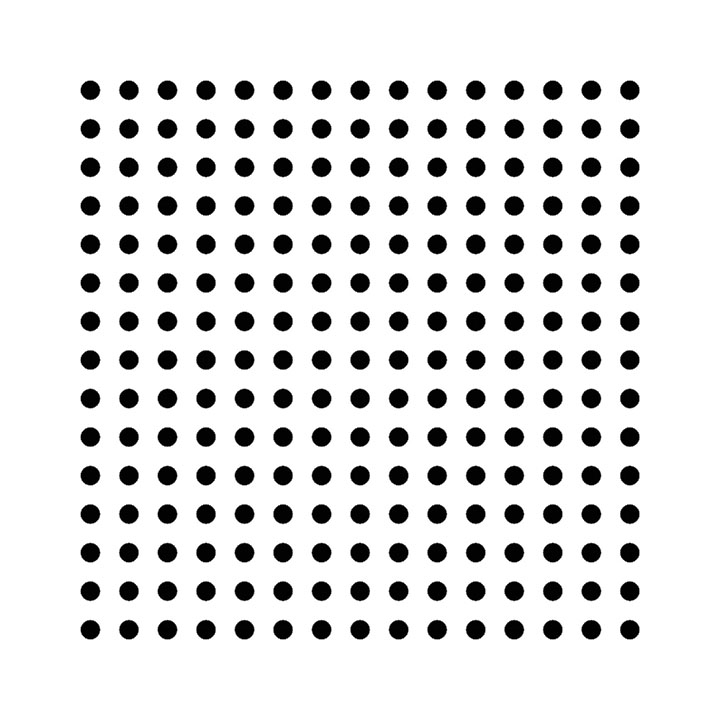

R 2.5 U 5.3x5.3
Ø2,5mm
90 gradi
V/P 17%
Forature diagonali

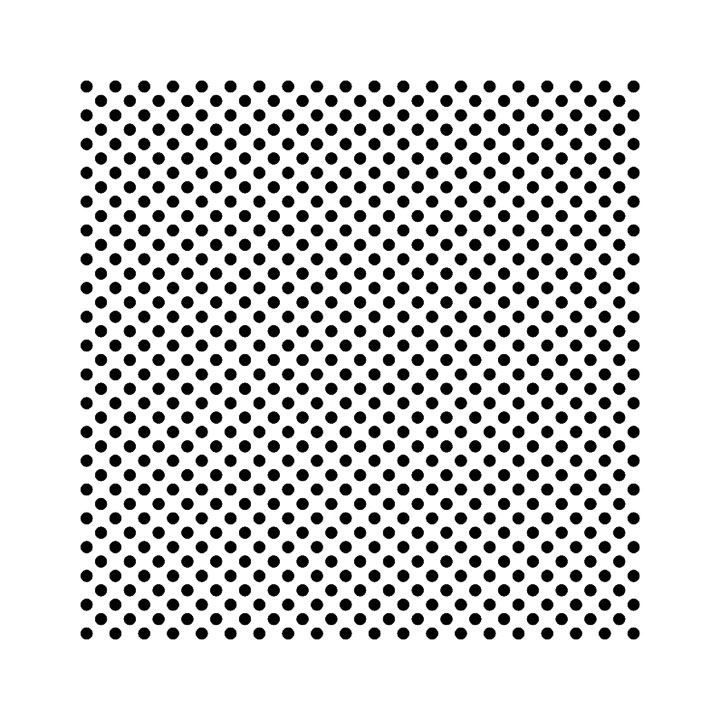

R 1.5 M 2.8
Ø1,5mm
45 gradi
V/P 22%

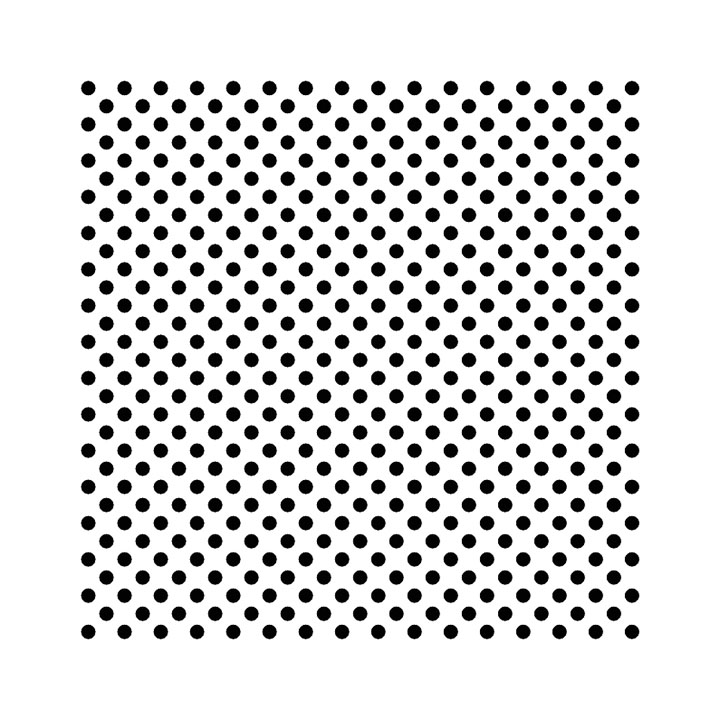

R 1.8 M 3.54
Ø1,8mm
45 gradi
V/P 20,3%

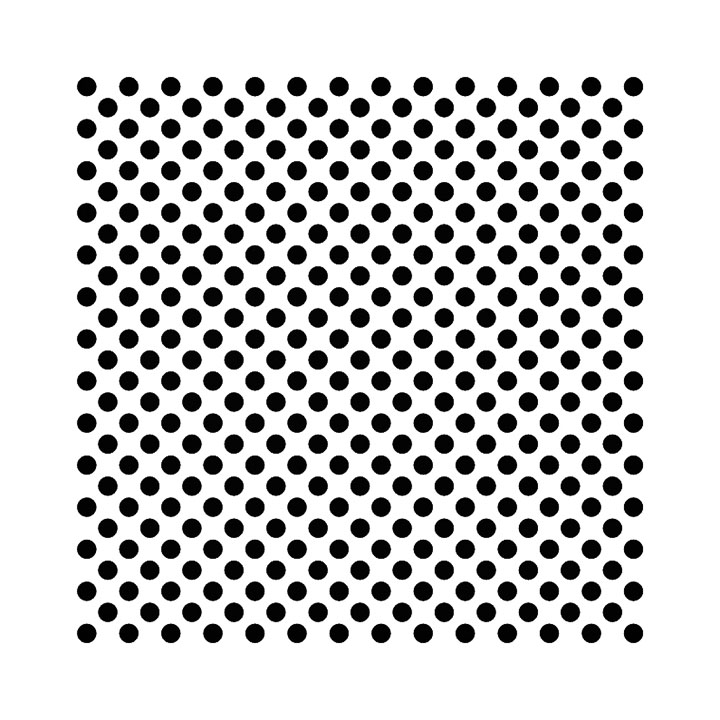

R 2.5 M 4.09
Ø2,5mm
45 gradi
V/P 29,2%

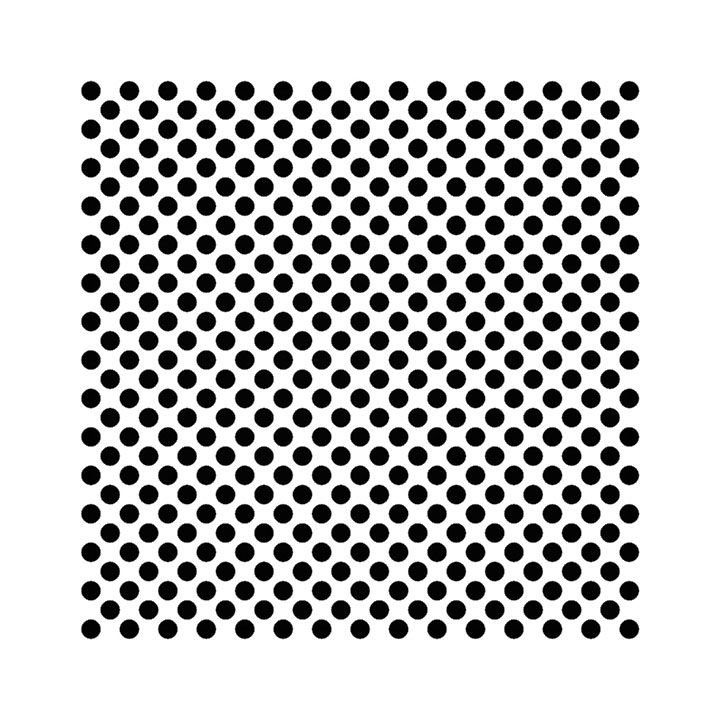

R 2.5 M 3.74
Ø2,5mm
45 gradi
V/P 34,9%

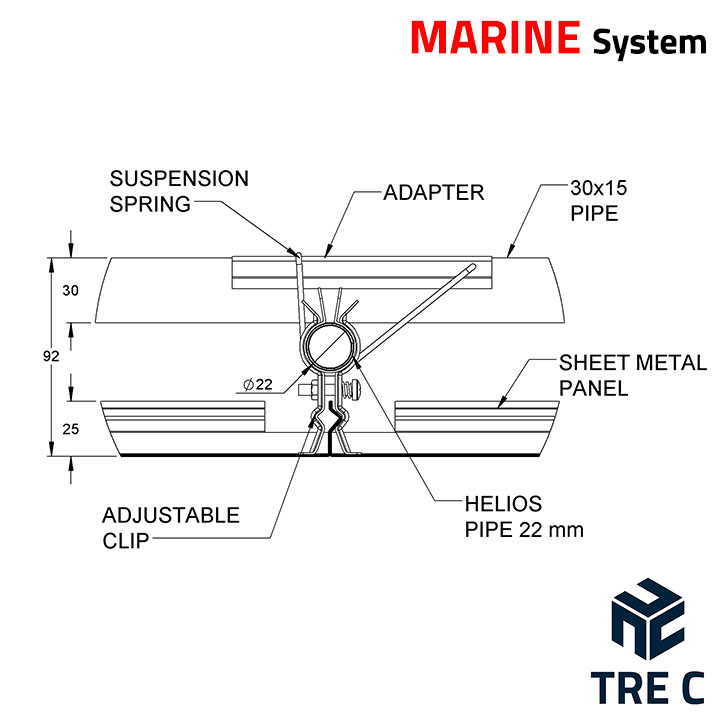

Struttura modulare
La struttura modulare del sistema consente di assemblare il controsoffitto in modo semplice e veloce, con pochi componenti normalmente disponibili a magazzino.
Esecuzioni speciali
E’ possibile effettuare qualsiasi personalizzazione, a livello di materiali, lavorazioni e caratteristiche costruttive sui prodotti standard. Grazie ad un sistema produttivo flessibile, possiamo fornire lotti con bassa numerosità per ciascuna variante o misura.
Tracciabilità del prodotto
L’imballo del prodotto riporta i dati del lotto di produzione e tutte le caratteristiche del controsoffitto.
Questo permette di individuare con facilità i componenti in fase di assemblaggio del sistema.
Accessori montaggio
Il sistema prevede una scelta completa di accessori per consentire velocemente il montaggio dei pannelli.

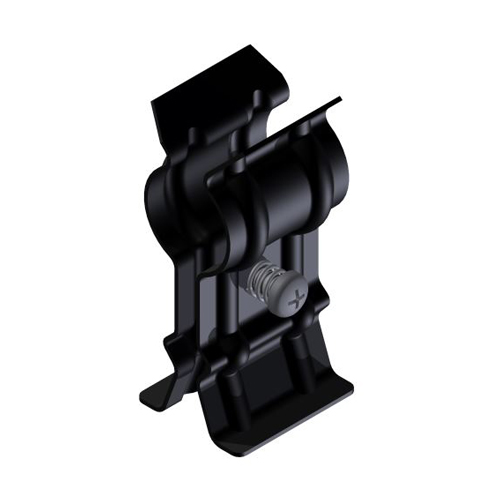

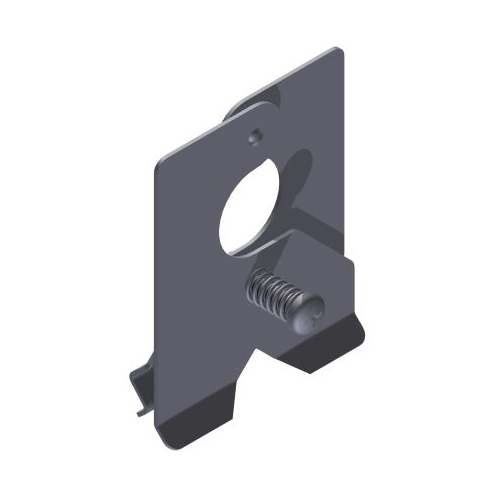

Clip per tuboElios D=22mm
Articolo: NAV_CLIP_T22
Materiale: Acciaio zincato
Colore: RAL 9005
La clip consente di agganciare i pannelli alla struttura costituita dai tubi Elios.
Clip per tuboElios D=22mm 90 gradi
Articolo: NAV_CLIP_T22_90
Materiale: Acciaio zincato
La clip consente di agganciare i pannelli alla struttura costituita dai tubi Elios.

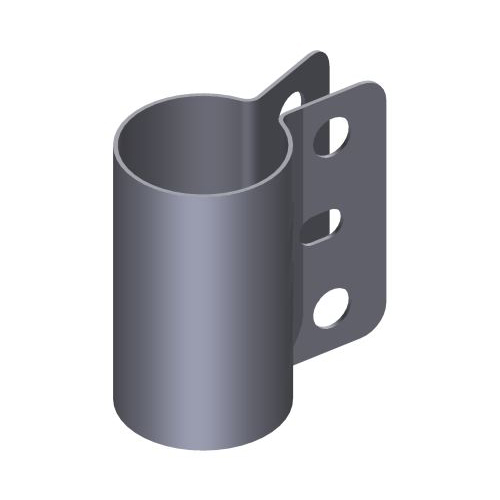

Giunto per tuboElios D=22mm
Articolo: NAV_CLIP_T22_90
Materiale: Acciaio zincato
Manicotto di giunzione per tubo Elios.

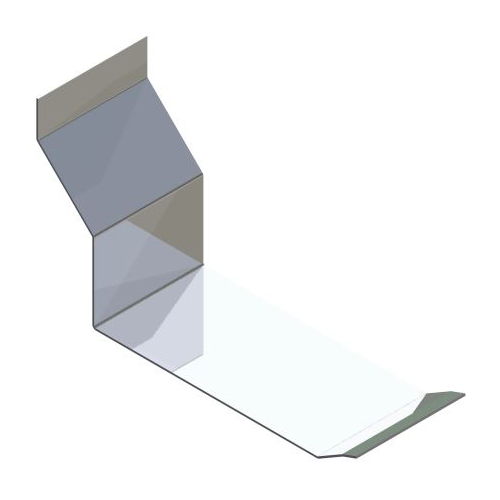

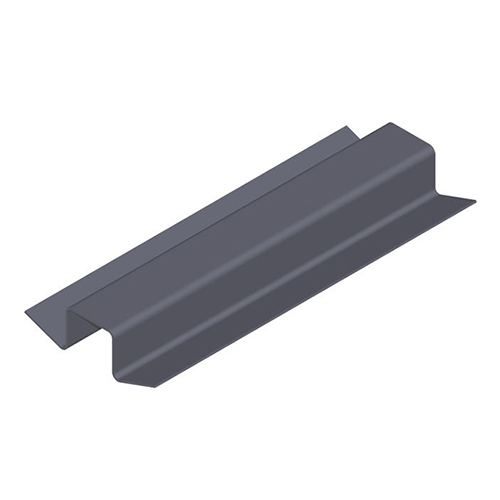

Adattatore ad omega per imbonaggio
Articolo: NAV_OMEGA
Materiale: Acciaio
Adattatore per sospendere la struttura del controsoffitto all’imbonagio della nave.

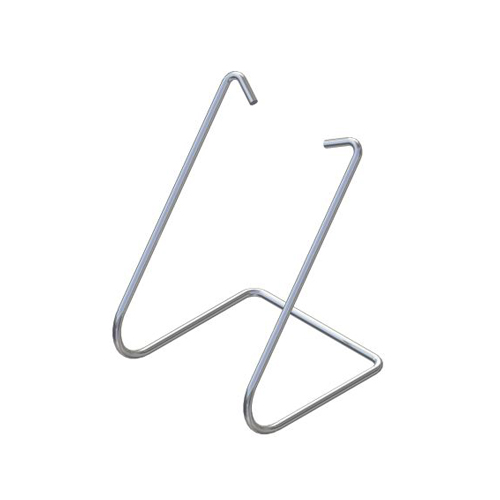

Molla per imbragatura90 gradi
Articolo: NAV_MOLLA_90
Materiale: Acciaio
Molla per imbragatura45 gradi
Articolo: NAV_MOLLA_45
Materiale: Acciaio

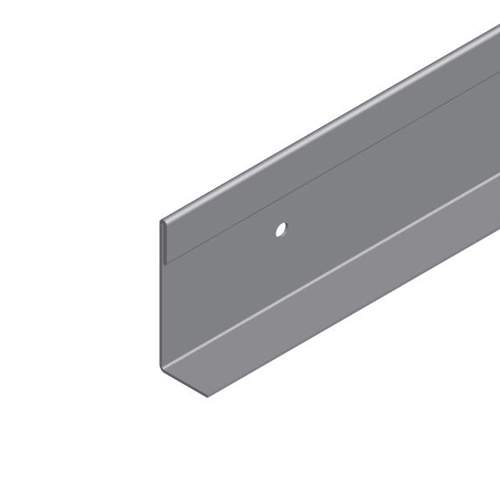

Profilo perimetrale ad L
Articolo: NAV_PRL
Lunghezza: 3000 mm
Materiale: Acciaio zincato
Il profilo costituisce l’appoggio perimetrale dei pannelli. Presenta una sede per l’inserimento della molla spingidoga. Fornito grezzo o verniciato in tinta.

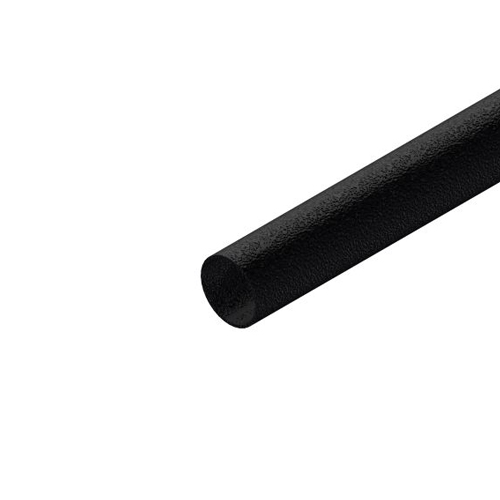

Tubo Elios D=22mm
Articolo: NAV_TUBO_D22
Lunghezza: 3000 mm
Materiale: Acciaio
Costituisce la struttura del controsoffitto. Il tubo può a richiesta essere verniciato in nero RAL 9005 o altro colore.

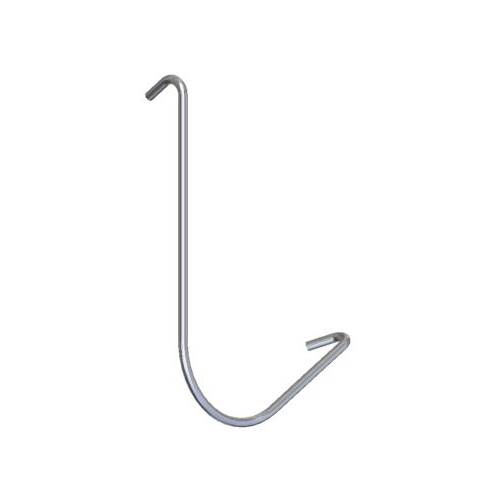

Gancio di sicurezza
Articolo: NAV_GANCIO_SICUR
Materiale: Acciaio

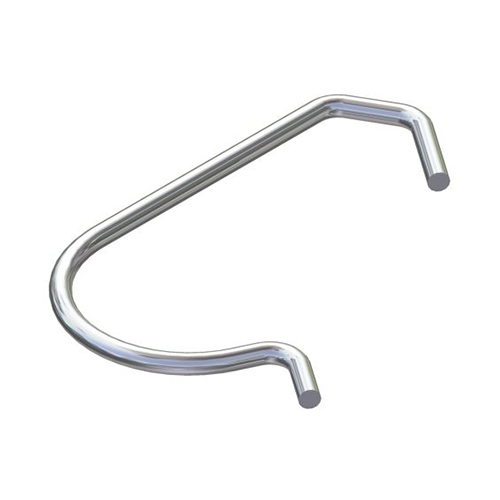

Molla perimetralespingidoga
Articolo: NAV_MOLLA_PERIM
Materiale: Acciaio
Vincola i pannelli al profilo perimetrale, impedendone il sollevamento.
