Le système de faux plafond NAVAL-BL est constitué de panneaux métalliques soutenus par une structure modulaire cachée, conçue pour être utilisée sur les bateaux.
Le système garantit une excellente planéité de la surface, une flexibilité d’utilisation maximale et une durabilité du produit.
Principaux avantages
- Facilité de nettoyage
- Flexibilité et facilité de montage
- Inspectabilité du compartiment technique supérieur en cas de maintenance
- Lames en version standard ou avec volet
- Possibilité de créer une ventilation généralisée grâce à la version à lames ventilées
- Possibilité d’effectuer tout perçage en cours de production pour le passage de conduits ou pour l’installation d’appareils plafonniers, tels que : gicleurs, enceintes, plafonniers…
Certifications
MARINE CEILING SYSTEM est certifié CE (MODULE B)
Article MED 3.18a catégorie USCG 164.112
Le faux plafond NAV-BL MARINE CEILING SYSTEM a obtenu le CERTIFICAT CE DE GARANTIE DE QUALITÉ DE PRODUCTION (MODULE D)
Normes d’essai:
- IMO Res. MSC.307(88) – (2010 FTP Code) Annex 1 Part 5
- SOLAS 74 Reg. II-2/3, Reg. II-2/5, Reg. II-2/6, Reg. X/3, IMO Res. MSC.36(63)-(1994 HSC Code) 7, IMO Res. MSC.97(73)-(2000 HSC Code) 7, IMO Circ. MSC 1120
References:
- Certificate number: MED/0497/1447
- US Coast Guard Module B: 164.112/EC0497/1447
Formats disponibles
Lames
- Version aveugle
Largeur 200 | 300 millimètres - Version avec espace de 25 mm
Largeur 175 | 275 millimètres - Version espace ventilé 25 mm
Largeur 175 | 275 millimètres
Longueur: de 600 à 3000 mm
Matériaux
- Aluminium 5/10 – 1,60 kg/m2
- Aluminium 6/10 – 1,95 kg/m2
- Aluminium 7/10 – 2,25 kg/m2
- Acier 5/10 – 4,60 kg/m2
- Acier 6/10 – 5,55 kg/m2
*Poids théoriques pour lames standards non perforées
Systèmes de montage
Lame standard200/300 millimètres
Lame avec espace175/275 millimètres
Lames ventilées
Les lames de faux plafond NAV-BL avec volet peuvent être réalisées en version standard ou ventilée.
La lame ventilée présente une fente linéaire en partie haute du volet.
Les principaux avantages du flux d’air diffusé sont : moins de courants d’air, uniformité esthétique et économie d’énergie.
Lame avec espace 25mm
Lame avec espace 25mmVentilé
Finitions disponibles
Les panneaux du système de plafond naval sont disponibles en trois catégories de matériaux :
- Peinture prélaquée
- Peinture postlaquée poudre
- Feuille pré-plastifiée
Ci-dessous le tableau des couleurs standards. D’autres coloris peuvent être réalisés à la demande du client ou sur la base d’un échantillon spécifique.
Prélaquée et postlaquée poudre
RAL 9001
RAL 9003
RAL 9010
RAL 9005
RAL 9006
Plastifié
blanc
Gris clair
Gris moyen
Gris foncé
Argent
Perforations
Les panneaux des faux plafonds peuvent être fournis en tôle pleine ou perforée selon des besoins esthétiques ou fonctionnels spécifiques.
Si nécessaire, une couche insonorisante en tissu non tissé peut être appliquée.
Ce matériau offre plusieurs avantages :
- Absorption acoustique efficace
- Agréable impact esthétique
- Compatibilité environnementale grâce à l’absence de substances nocives
- Non inflammable
Structure modulaire
La structure modulaire du système permet d’assembler le faux plafond de manière simple et rapide, avec peu de composants qui sont normalement disponibles en stock.
Réalisations spéciales
Il est possible de réaliser toutes les personnalisations désirées sur les produits standard: en termes de matériaux, de traitement et de caractéristiques de construction. Grâce à un système de production flexible, nous sommes en mesure de proposer des lots réduits pour chaque variante ou dimension.
Traçabilité du produit
L’emballage du produit indique les données du lot de production ainsi que toutes les caractéristiques du faux plafond.
Cela vous permet d’identifier facilement les éléments pendant la phase d’assemblage du système.
Accessoires de montage
Le système comprend un choix complet d’accessoires pour permettre un assemblage rapide des panneaux.

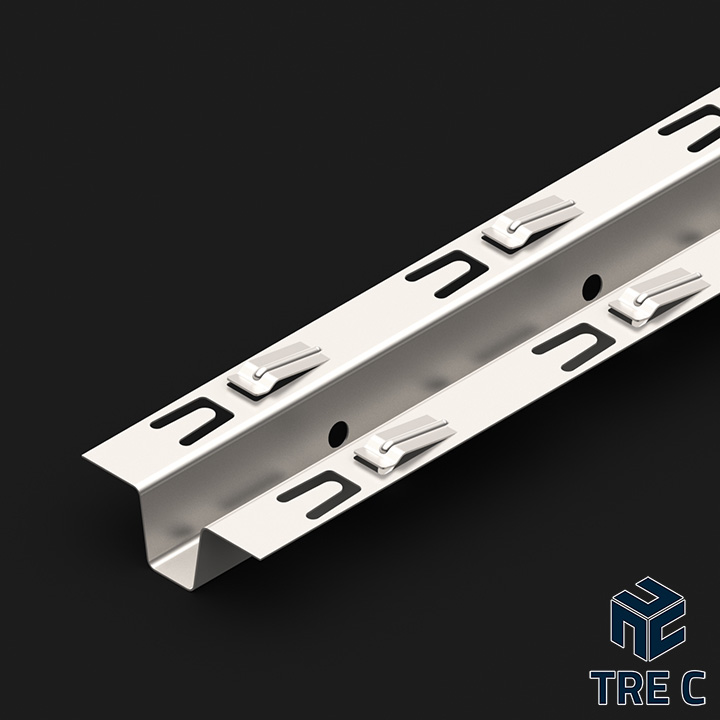

Structure primaire emboîtable
Article : NAV_BL_CARRIER
Matériau : Acier galvanisé
Il constitue la structure porteuse des lattes NAV-BL. Les lames sont encastrées dans le profilé à l’aide de languettes.
Profil périmétrique en forme de L
Article : NAV_PFL_20_55
Matériau : Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort à cheville.
Profil périmétrique double "L" 20x20-55
Article : NAV_PF2L_20-20_55
Matériau : Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort à cheville. Version avec espace au mur.
Profil périmétrique double "L" 20x20-55 AIRGAP
Article : NAV_PF2L_20-20_55_AG
Matériau : Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort à cheville. Version avec espace au mur. Les fentes permettent le passage de l’air entre la pièce et la cavité.
