Le système de plafond NAVALE se compose de panneaux métalliques soutenus par une ossature modulaire cachée, conçue pour une utilisation sur des bateaux.
Le système garantit une excellente planéité des surfaces, une flexibilité d’utilisation maximale et une durabilité du produit.
Principaux avantages
- Facilité de nettoyage
- Flexibilité et facilité de montage
- Accessibilité au plénum pour l’inspection du compartiment technique en cas de maintenance
- En phase de production, tous les perçages nécessaires pour le passage de canalisations, l’installation d’appareils au plafond ou autres accessoires ; tels que : arroseurs, enceintes, plafonniers… pourront être réalisés
Certifications
MARINE CEILING SYSTEM est certifié CE (MODULE B)
Article MED 3.18a catégorie USCG 164.112
Le faux plafond NAV-BL MARINE CEILING SYSTEM a obtenu le CERTIFICAT CE DE GARANTIE DE QUALITÉ DE PRODUCTION (MODULE D)
Normes d’essai:
- IMO Res. MSC.307(88) – (2010 FTP Code) Annex 1 Part 5
- SOLAS 74 Reg. II-2/3, Reg. II-2/5, Reg. II-2/6, Reg. X/3, IMO Res. MSC.36(63)-(1994 HSC Code) 7, IMO Res. MSC.97(73)-(2000 HSC Code) 7, IMO Circ. MSC 1120
References:
- Certificate number: MED/0497/1447
- US Coast Guard Module B: 164.112/EC0497/1447
Formats disponibles
Cassettes
400×400 | 550×550 | 600×600 | 625×625 mm

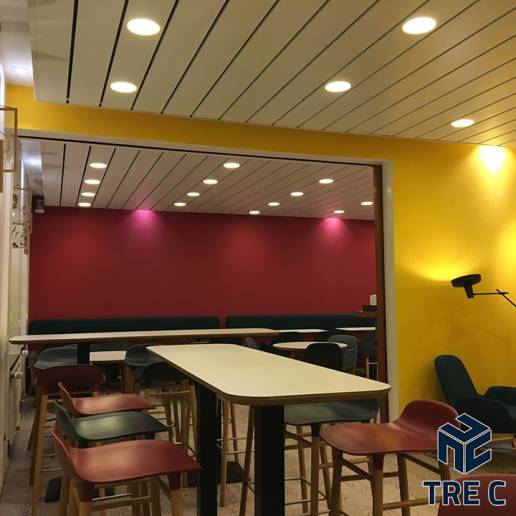

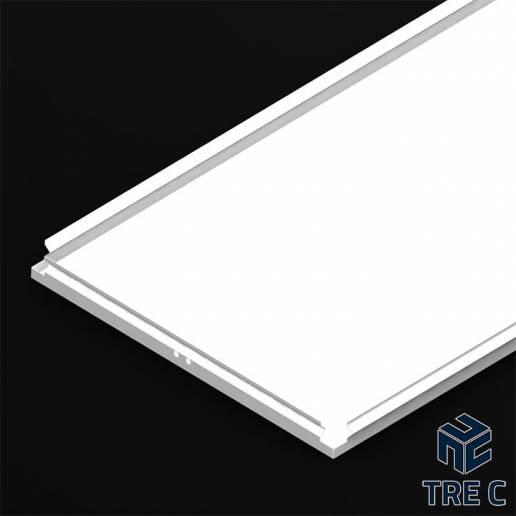

Lames
600×1200 | 300×1200 | 300×1500 mm
400×1000 | 400×1200 | 400×1500 mm
Autres dimensions sur demande dans les limites de la ligne de production :
Largeur minimale : 150 mm
Longueur maximale : 3000 mm
Angle droit 90° ou chanfreiné 45°
Matériaux
- Aluminium 5/10 – 1,60 kg/m2
- Aluminium 6/10 – 1,95 kg/m2
- Aluminium 7/10 – 2,25 kg/m2
- Acier 5/10 – 4,60 kg/m2
- Acier 6/10 – 5,55 kg/m2
* Poids théoriques pour les cassettes standards non perforées
Finitions disponibles
Les panneaux du système de plafond naval sont disponibles en trois catégories de matériaux :
- Peinture prélaquée
- Peinture postlaquée poudre
- Feuille pré-plastifiée
Ci-dessous le tableau des couleurs standards. D’autres coloris peuvent être réalisés à la demande du client ou sur la base d’un échantillon spécifique.
Prélaquée et postlaquée poudre
RAL 9001
RAL 9003
RAL 9010
RAL 9005
RAL 9006
Plastifié
blanc
Gris clair
Gris moyen
Gris foncé
Argent

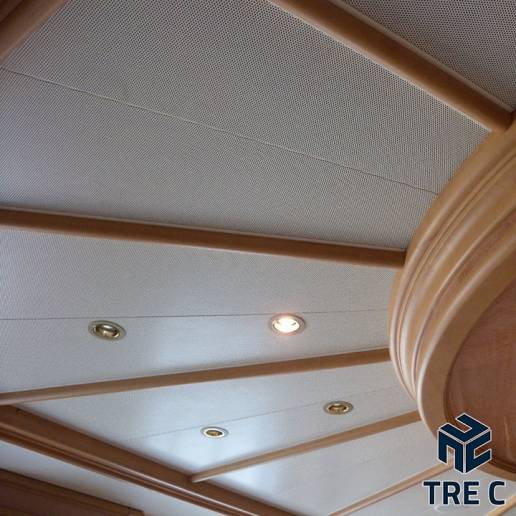

Perforations
Les panneaux des faux plafonds peuvent être fournis en tôle pleine ou perforée selon des besoins esthétiques ou fonctionnels spécifiques.
Si nécessaire, une couche insonorisante en tissu non tissé peut être appliquée.
Ce matériau offre plusieurs avantages :
- Absorption acoustique efficace
- Agréable impact esthétique
- Compatibilité environnementale grâce à l’absence de substances nocives
- Non inflammable

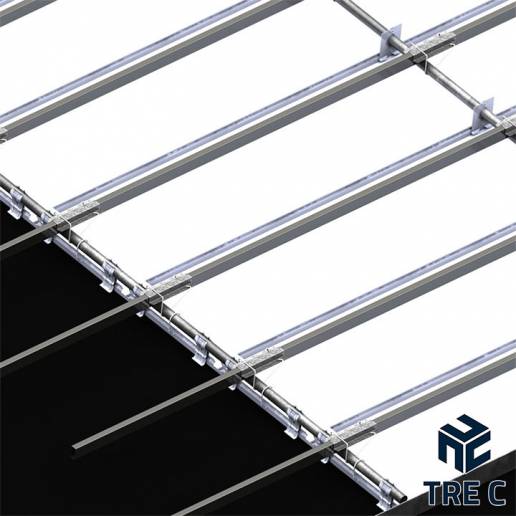

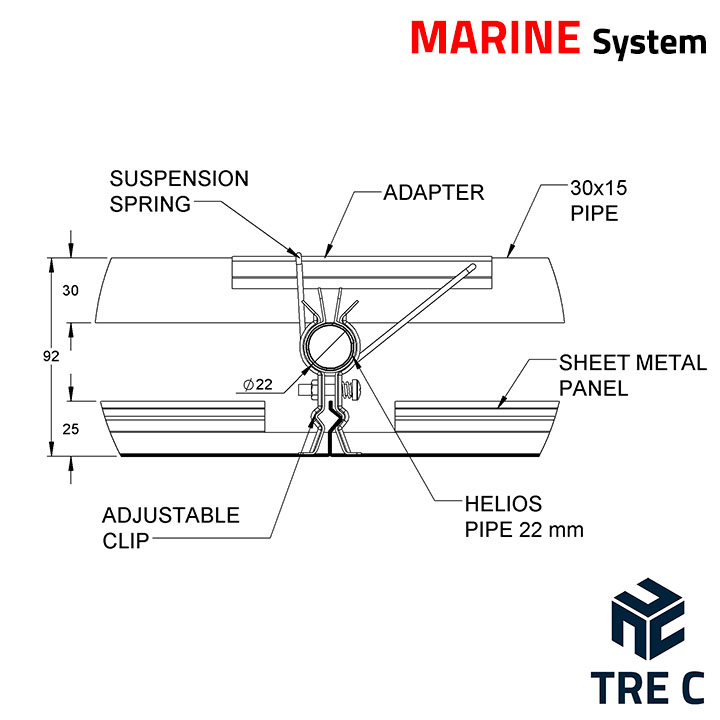

Structure modulaire
La structure modulaire du système permet d’assembler le faux plafond de manière simple et rapide, avec peu de composants qui sont normalement disponibles en stock.
Réalisations spéciales
Il est possible de réaliser toutes les personnalisations désirées sur les produits standard: en termes de matériaux, de traitement et de caractéristiques de construction. Grâce à un système de production flexible, nous sommes en mesure de proposer des lots réduits pour chaque variante ou dimension.
Traçabilité du produit
L’emballage du produit indique les données du lot de production ainsi que toutes les caractéristiques du faux plafond.
Cela vous permet d’identifier facilement les éléments pendant la phase d’assemblage du système.
Accessoires de montage
Le système offre un choix complet d’accessoires pour permettre un assemblage rapide des panneaux.

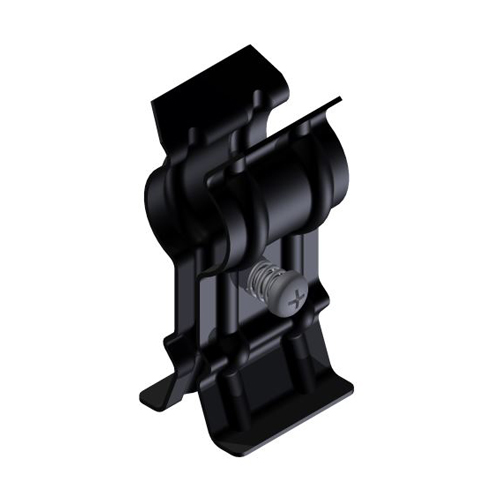

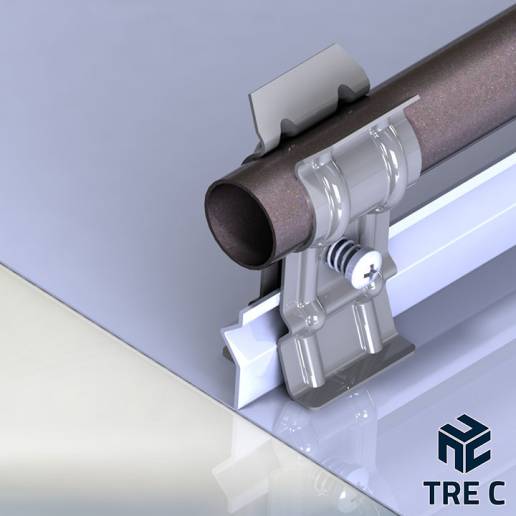

Clip pour tubeElios D = 22mm
Article : NAV_D22_CLIP
Matériau : Acier galvanisé
Couleur : RAL 9005
Le clip permet d’accrocher les panneaux à la structure constituée de tubes Elios.

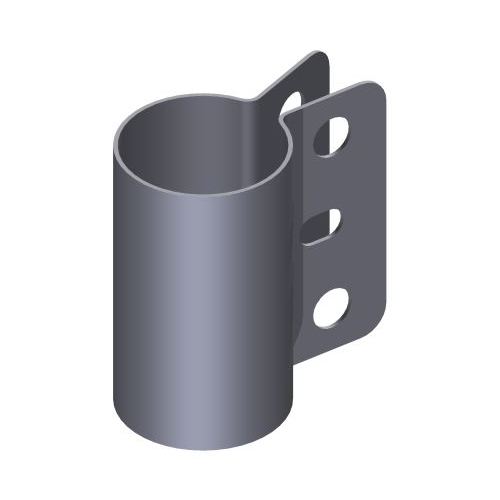

Clip pour tubeElios D = 22mm 90 degrés
Article : NAV_D22_CLIP_90
Matériau : Acier galvanisé
Le clip permet d’accrocher les panneaux à la structure constituée de tubes Elios.
Joint pour tubeElios D = 22mm
Article : NAV_D22_JOINT
Matériau : Acier galvanisé
Manchon d’accouplement pour tube Elios.

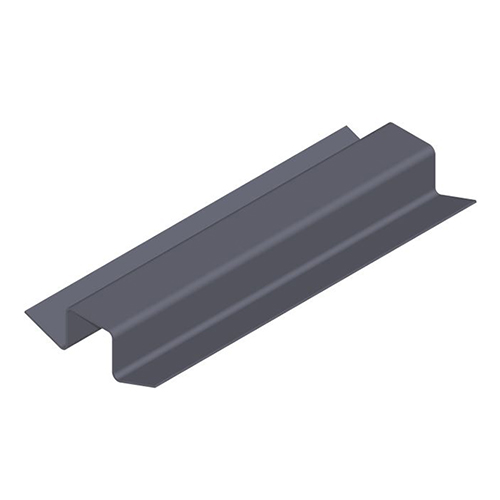

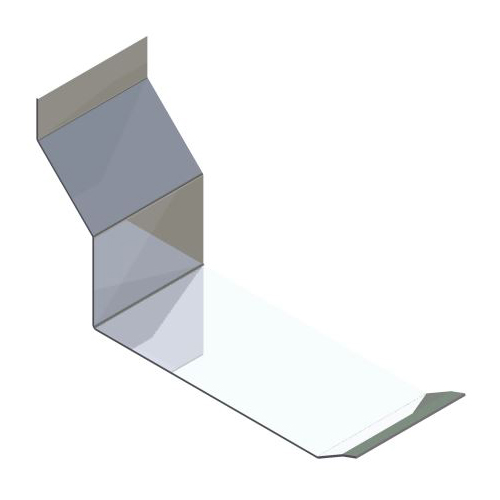

Adaptateur Omega pour supports structurels
Article : NAV_OMEGA
Matériel: Acier
Adaptateur pour suspendre la structure du plafond suspendu à la structure du navire.

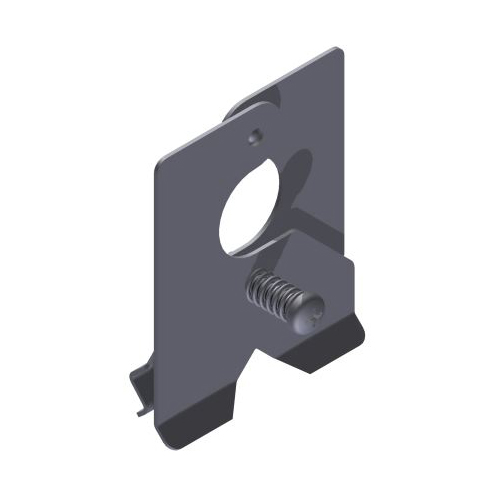

Ressort pour harnais90 degrés
Article : NAV_HOOKING_SPRING_90
Matériel: Acier
Ressort pour harnais45 degrés
Article : NAV_HOOKING_SPRING_45
Matériel: Acier
Ressort périmétriquequi exerce une pression sur la lamelle
Article : NAV_PERIMETER_SPRING
Matériel: Acier
Lie les panneaux au profil du périmètre en les empêchant de se soulever.

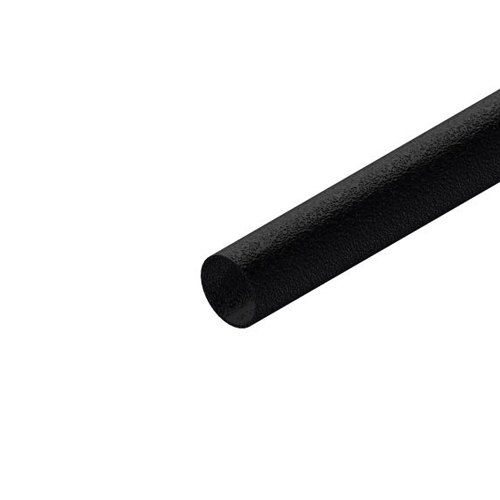

Tube Elios D = 22mm
Article : NAV_D22_PIPE
Longueur : 3000 mm
Matériel: Acier
Le tube constitue la structure du faux plafond. Le tube peut être peint en couleur noire RAL 9005 ou autre couleur sur demande.

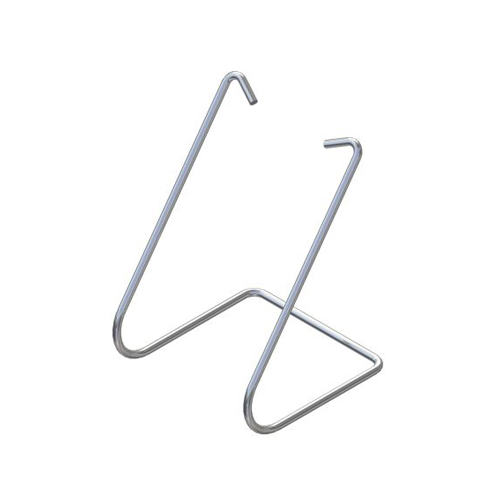

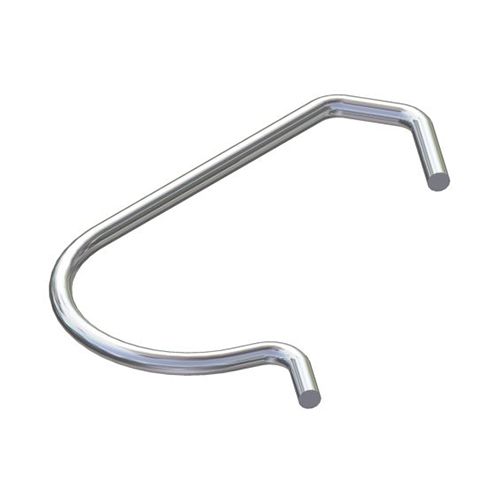

Crochet de sécurité
Article : NAV_SAFETY_SPRING
Matériel: Acier

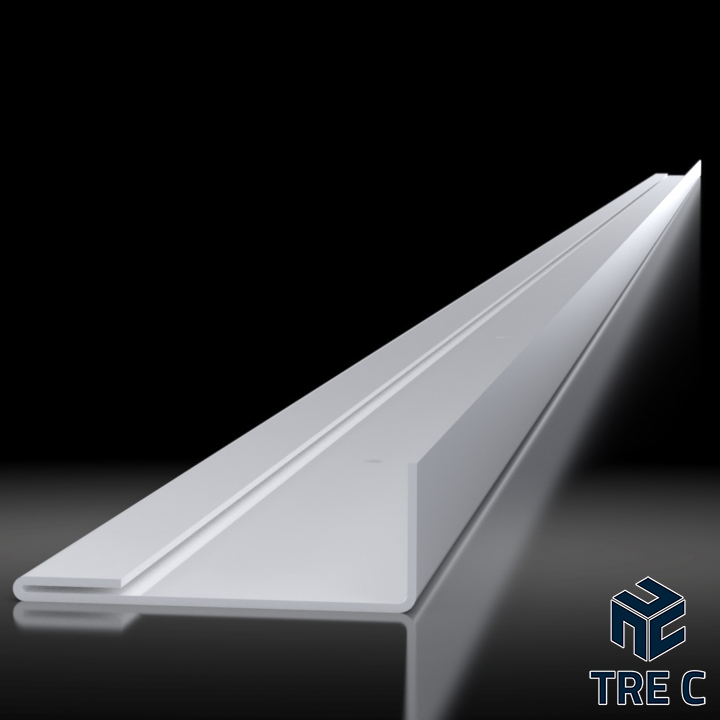

Profil périmétrique "L"
Article: NAV_PFL_20_55
Materiel: Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort périmétrique.
Profil périmétrique double "L" 20x20-55
Article: NAV_PF2L_20-20_55
Materiel: Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort périmétrique.

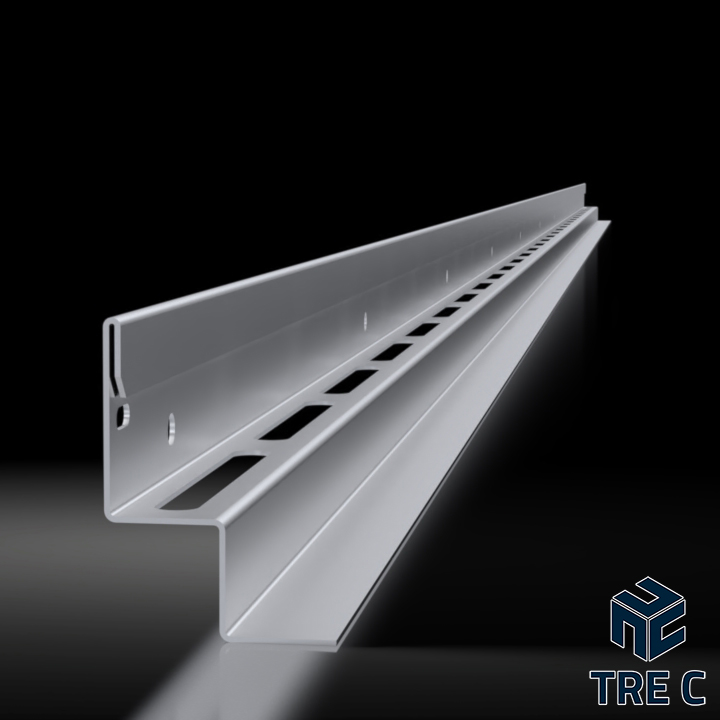

Profil périmétrique double "L" 20x20-55 AIRGAP
Article: NAV_PF2L_20-20_55_AG
Materiel: Acier peint
Permet le support périmétrique des panneaux et leur verrouillage au moyen d’un ressort à cheville. Version avec espace au mur. Les fentes permettent le passage de l’air entre la pièce et la cavité.

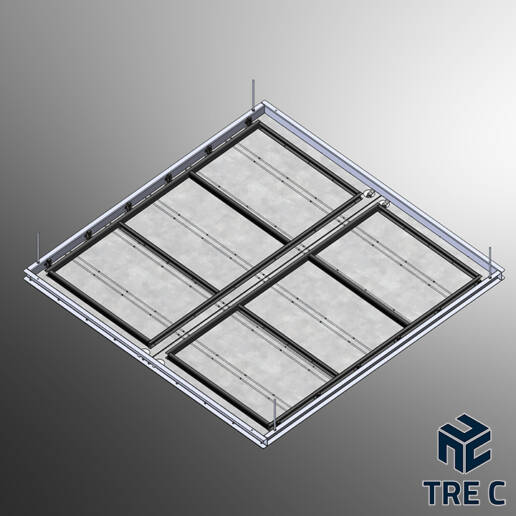

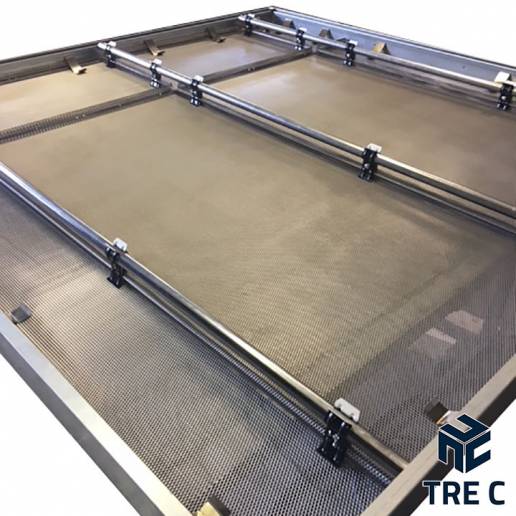

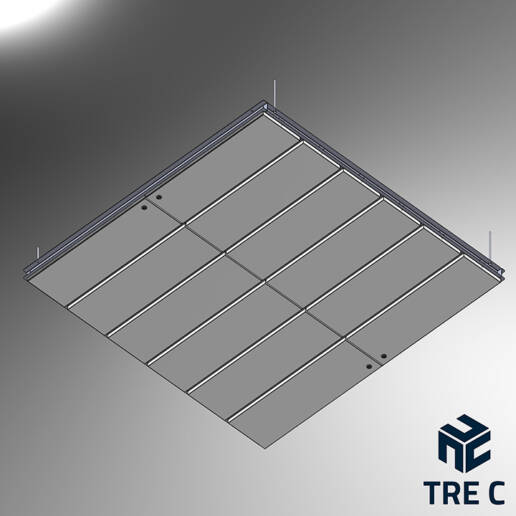

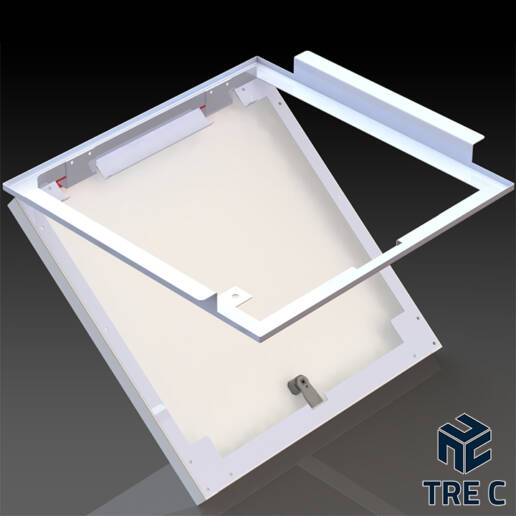

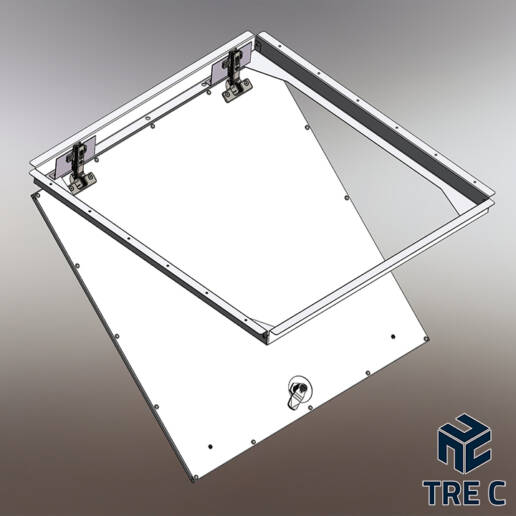

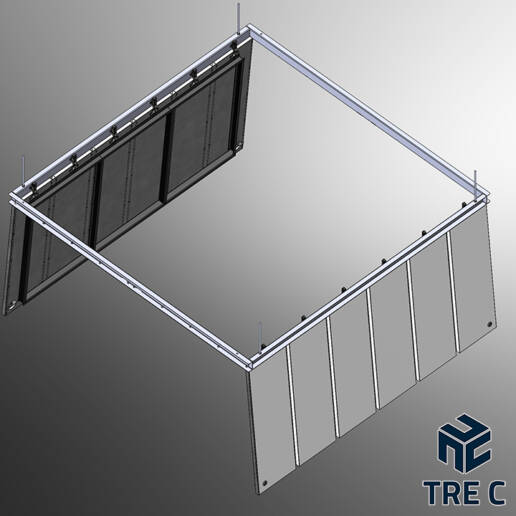

Trappes d'inspection
Nous pouvons fournir des trappes d’inspection de taille standard ou sur mesure, avec des portes coordonnées avec la finition du plafond.
Quantité de composants
| ITEM | DESCRIPTION (EN) | INCIDENCE (/sqm) | UNIT |
|---|---|---|---|
| NAV_600x600 | CEILING PANEL 600x600 | 2,78 | pcs |
| NAV_D22_PIPE | PIPE D22 | 1,7 | m |
| NAV_D22_JOINT | PIPE JOINT D22 | 0,45 | pcs |
| NAV_HOOKING_SPRING_90 | HOOKING SPRING 90 DEGREES | 3 | pcs |
| NAV_OMEGA | OMEGA ADAPTER | 3 | pcs |
| NAV_D22_CLIP | PANEL SUSPENSION CLIP | 6 | pcs |
| NAV_SAFETY_SPRING | SAFETY SPRING | 3 | pcs |
| NAV_PFL_20x55 | PERIMETER TRIM | 1 | m |
| NAV_PERIMETER_SPRING | PERIMETER SPRING | 6 | pcs |
