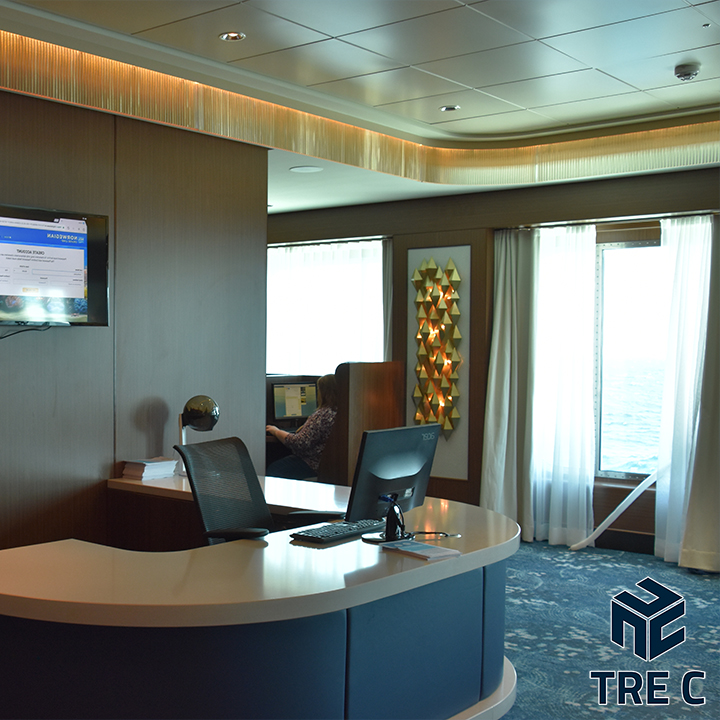

Il sistema di controsoffitti NAVALE è costituito da pannelli metallici sostenuti da una struttura modulare nascosta, studiata per l’utilizzo su imbarcazioni.
Il sistema garantisce un’ottima planarità delle superfici, massima flessibilità di utilizzo e durata nel tempo del prodotto.
Principali vantaggi
- Semplicità di pulizia
- Flessibilità e facilità di montaggio
- Ipezionabilità del soprastante vano tecnico in caso di manutenzione
- Possibilità di eseguire durante la produzione qualsiasi foratura per il passaggio di condotte o per l’installazione di dispositivi a soffitto, come ad esempio: sprinkler, altoparlanti, plafoniere…
Certificazioni
Il controsoffitto MARINE CEILING SYSTEM è certificato CE (MODULO B)
come item MED 3.18a categoria USCG 164.112
Il controsoffitto MARINE CEILING SYSTEM ha ottenuto il CERTIFICATO CE GARANZIA DI QUALITA’ DELLA PRODUZIONE (MODULO D)
Standard di prova:
- IMO Res. MSC.307(88) – (2010 FTP Code) Annex 1 Part 5
- SOLAS 74 Reg. II-2/3, Reg. II-2/5, Reg. II-2/6, Reg. X/3, IMO Res. MSC.36(63)-(1994 HSC Code) 7, IMO Res. MSC.97(73)-(2000 HSC Code) 7, IMO Circ. MSC 1120
Riferimenti:
- Certificato numero: MED/0497/1447
- US Coast Guard Modulo B: 164.112/EC0497/1447
- MODULO D: MED/0497/1530
Formati disponibili
Quadrotti
400×400 | 550×550 | 600×600 | 625×625 mm
Doghe
600×1200 | 300×1200 | 300×1500 mm
400×1000 | 400×1200 | 400×1500 mm
Altre dimensioni su richiesta entro i limiti della linea:
Minima larghezza: 150 mm
Massima lunghezza: 3000 mm
Angolo retto 90° o smussato 45°
Materiali
- Alluminio 5/10 – 1,60 kg/mq
- Alluminio 6/10 – 1,95 kg/mq
- Alluminio 7/10 – 2,25 kg/mq
- Acciaio 5/10 – 4,60 kg/mq
- Acciaio 6/10 – 5,55 kg/mq
*Pesi teorici per quadrotti standard non forati
Finiture disponibili
I pannelli del sistema controsoffitto navale sono disponibili in tre categorie di materiale:
- Lamiera preverniciata
- Lamiera verniciata a polvere
- Lamiera preplastificata
Nel seguito è proposta la tabella colori standard. Altri colori possono essere realizzati a richiesta del cliente o su specifico campione.
Pre-verniciato e post-verniciato a polvere
RAL 9001
RAL 9003
RAL 9010
RAL 9005
RAL 9006
Plastificato
White
Light grey
Medium grey
Dark grey
Silver
Forature
I pannelli controsoffitto possono essere forniti in lamiera cieca oppure, nel caso vi siano specifiche esigenze estetiche o funzionali, anche in lamiera forata.
Ove necessario può essere applicato uno strato fonoassorbente in tessuto non tessuto.
Questo materiale offre diversi vantaggi:
- Efficace assorbimento acustico
- Gradevole impatto estetico
- Compatibilità ambientale grazie all’assenza di sostanze nocive
- Non è infiammabile
Struttura modulare
La struttura modulare del sistema consente di assemblare il controsoffitto in modo semplice e veloce, con pochi componenti normalmente disponibili a magazzino.
Esecuzioni speciali
E’ possibile effettuare qualsiasi personalizzazione, a livello di materiali, lavorazioni e caratteristiche costruttive sui prodotti standard. Grazie ad un sistema produttivo flessibile, possiamo fornire lotti con bassa numerosità per ciascuna variante o misura.
Tracciabilità del prodotto
L’imballo del prodotto riporta i dati del lotto di produzione e tutte le caratteristiche del controsoffitto.
Questo permette di individuare con facilità i componenti in fase di assemblaggio del sistema.
Accessori montaggio
Il sistema prevede una scelta completa di accessori per consentire velocemente il montaggio dei pannelli.
Clip per tuboElios D=22mm
Articolo: NAV_D22_CLIP
Materiale: Acciaio zincato
Colore: RAL 9005
La clip consente di agganciare i pannelli alla struttura costituita dai tubi Elios.
Clip per tuboElios D=22mm 90 gradi
Articolo: NAV_D22_CLIP_90
Materiale: Acciaio zincato
La clip consente di agganciare i pannelli alla struttura costituita dai tubi Elios.
Giunto per tuboElios D=22mm
Articolo: NAV_D22_JOINT
Materiale: Acciaio zincato
Manicotto di giunzione per tubo Elios.
Adattatore ad omega per imbonaggio
Articolo: NAV_OMEGA
Materiale: Acciaio
Adattatore per sospendere la struttura del controsoffitto all’imbonagio della nave.
Molla per imbragatura90 gradi
Articolo: NAV_HOOKING_SPRING_90
Materiale: Acciaio
Molla per imbragatura45 gradi
Articolo: NAV_HOOKING_SPRING_45
Materiale: Acciaio
Molla perimetralespingidoga
Articolo: NAV_PERIMETER_SPRING
Materiale: Acciaio
Vincola i pannelli al profilo perimetrale, impedendone il sollevamento.
Tubo Elios D=22mm
Articolo: NAV_D22_PIPE
Lunghezza: 3000 mm
Materiale: Acciaio
Costituisce la struttura del controsoffitto. Il tubo può a richiesta essere verniciato in nero RAL 9005 o altro colore.
Gancio di sicurezza
Articolo: NAV_SAFETY_SPRING
Materiale: Acciaio
Profili perimetrali
I profili perimetrali delineano il perimetro del controsoffitto stesso. Sono realizzati in acciaio e disponibili in diverse forme e dimensioni per adattarsi a differenti esigenze di design e funzionalità.
Profilo perimetrale ad "L"
Articolo: NAV_PFL_20_55
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli ed il loro bloccaggio mediante molla spingidoga.

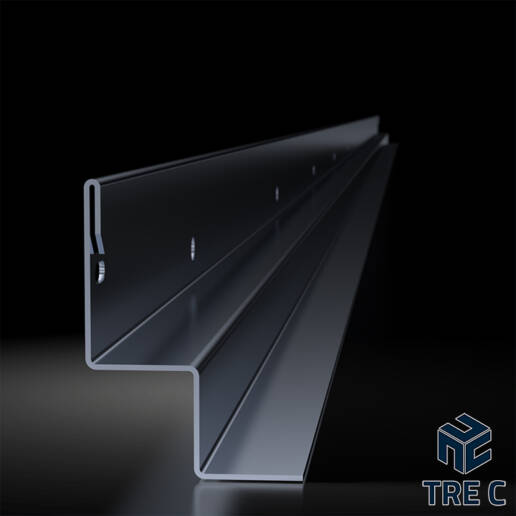

Profilo perimetrale doppia "L" 20x20-55
Articolo: NAV_PF2L_20-20_55
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli ed il loro bloccaggio mediante molla spingidoga.
Profilo perimetrale doppia "L" 20x20-55 AIRGAP
Articolo: NAV_PF2L_20-20_55_AG
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli ed il loro bloccaggio mediante molla spingidoga. Versione con gap in corrispondenza della parete. Le feritoie consentono il passaggio d’aria tra locale ed intercapedine.
Profilo a "C" 20-50-40
Articolo: NAV_PFC_20-50-40
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli ed il loro bloccaggio mediante molla spingidoga.

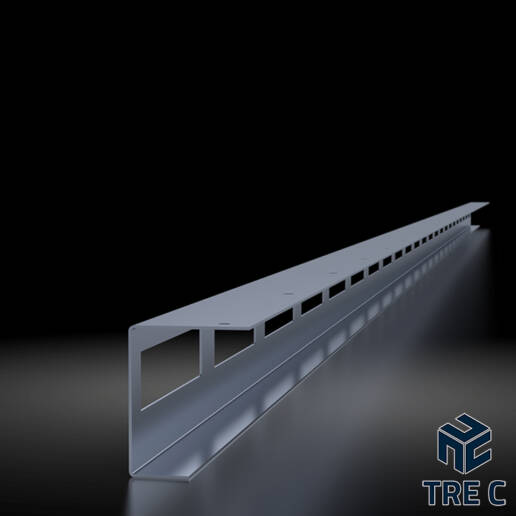

Profilo a "C" 20-50-40 AIRGAP
Articolo: NAV_PFC_20-50-40_AG
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli ed il loro bloccaggio mediante molla spingidoga. La parete traforata permette il passaggio dell’aria.

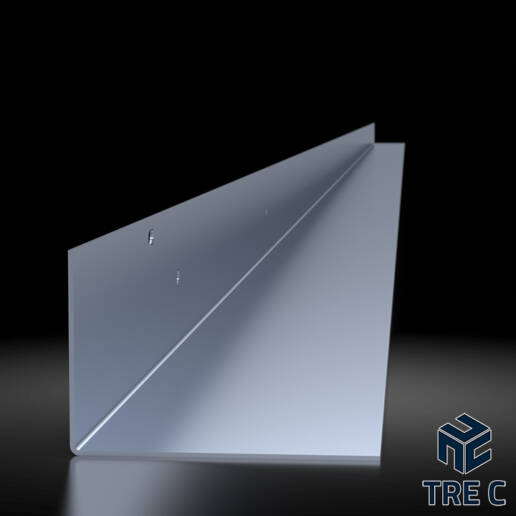

Profilo perimetrale "L" 40x60
Articolo: NAV_PFL_40-60
Materiale: Acciaio verniciato
Consente l’appoggio perimetrale dei pannelli

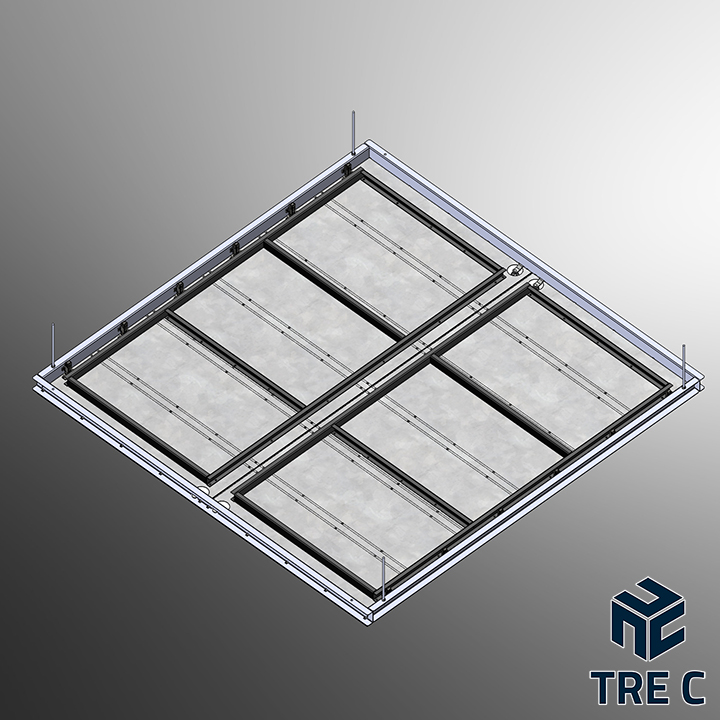

Botole di ispezione
Possiamo fornire botole di ispezione nelle dimensioni standard e su specifica, con portine coordinate con la finitura del controsoffitto
Incidenze dei componenti
| ITEM | DESCRIPTION (EN) | INCIDENCE (/sqm) | UNIT |
|---|---|---|---|
| NAV_600x600 | CEILING PANEL 600x600 | 2,78 | pcs |
| NAV_D22_PIPE | PIPE D22 | 1,7 | m |
| NAV_D22_JOINT | PIPE JOINT D22 | 0,45 | pcs |
| NAV_HOOKING_SPRING_90 | HOOKING SPRING 90 DEGREES | 3 | pcs |
| NAV_OMEGA | OMEGA ADAPTER | 3 | pcs |
| NAV_D22_CLIP | PANEL SUSPENSION CLIP | 6 | pcs |
| NAV_SAFETY_SPRING | SAFETY SPRING | 3 | pcs |
| NAV_PFL_20x55 | PERIMETER TRIM | 1 | m |
| NAV_PERIMETER_SPRING | PERIMETER SPRING | 6 | pcs |
Materiali: acciaio zincato, acciaio inossidabile AISI 304 e AISI 316.Quali sono le differenze?
L’acciaio zincato, l’acciaio AISI 304 e l’acciaio AISI 316 sono tutti metalli resistenti e versatili che vengono utilizzati in una varietà di applicazioni. Tuttavia, ci sono alcune differenze chiave tra questi materiali che è importante conoscere per fare la scelta giusta per ogni progetto.
Acciaio zincato
L’acciaio zincato è un tipo di acciaio che è stato rivestito di zinco per proteggerlo dalla corrosione. Il processo di zincatura è un processo elettrochimico in cui lo zinco viene depositato sulla superficie dell’acciaio. Lo zinco è un metallo molto reattivo e forma un film protettivo sulla superficie dell’acciaio che lo protegge dagli agenti atmosferici.
L’acciaio zincato è un materiale relativamente economico e facile da reperire. È anche molto resistente e può durare per molti anni. Tuttavia, l’acciaio zincato non è resistente a tutti i tipi di corrosione. È particolarmente vulnerabile alla corrosione galvanica, che si verifica quando due metalli diversi sono a contatto tra loro in un ambiente umido.
Acciaio AISI 304
L’acciaio AISI 304 è un tipo di acciaio inossidabile che contiene almeno il 18% di cromo e il 10% di nichel. Il cromo e il nichel formano un film protettivo sulla superficie dell’acciaio che lo protegge dalla corrosione.
L’acciaio AISI 304 è un materiale molto versatile che può essere utilizzato in una varietà di applicazioni. È resistente alla corrosione, alla ruggine e ai graffi. È anche facile da pulire e mantenere.
L’acciaio AISI 304 è un materiale più costoso dell’acciaio zincato, ma è anche più resistente alla corrosione. È una buona scelta per applicazioni che sono esposte a condizioni atmosferiche difficili o a sostanze corrosive.
Acciaio AISI 316
L’acciaio AISI 316 è un tipo di acciaio inossidabile che contiene almeno il 16% di cromo, il 10% di nichel e il 2% di molibdeno. Il molibdeno migliora la resistenza alla corrosione dell’acciaio AISI 316 in ambienti marini, in cui è presente cloro.
L’acciaio AISI 316 è un materiale molto resistente alla corrosione. È una buona scelta per applicazioni che sono esposte a condizioni atmosferiche difficili, come la costa o le zone industriali.
Conclusioni
Se è necessario un materiale economico e facile da trovare che sia resistente alla corrosione generale, l’acciaio zincato è una buona scelta. Se è necessaria una maggiore resistenza alla corrosione, l’acciaio AISI 304 o l’acciaio AISI 316 sono la scelta migliore. In un ambiente marino o industriale, l’acciaio AISI 316 è normalmente consigliato.
